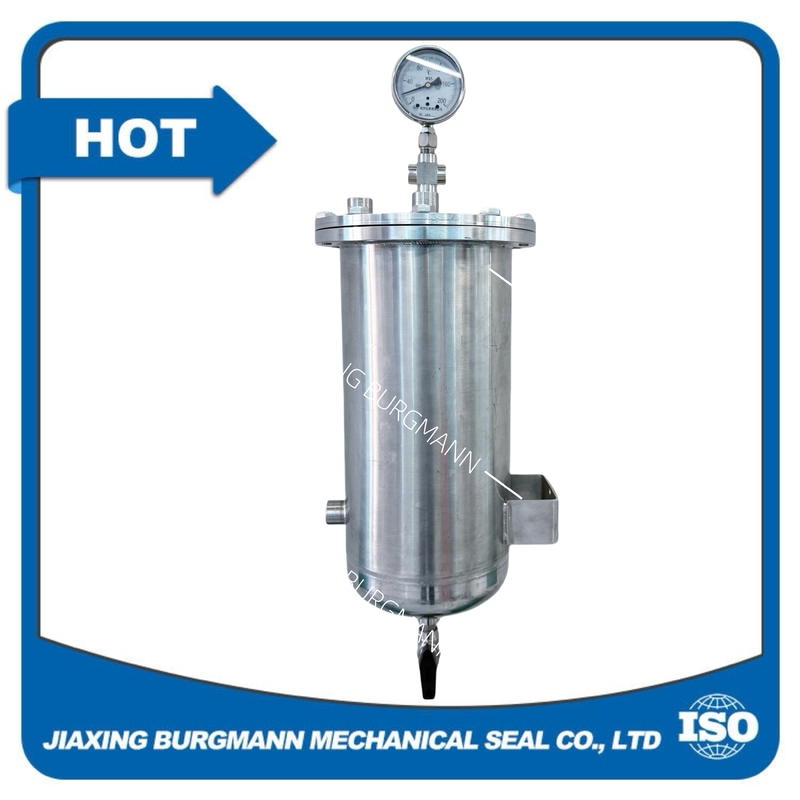

304/316 API Plan 53 Mechaniczny system pomocniczy uszczelniający dla przemysłu

Plan PI 53 mechaniczny system pomocniczy uszczelnieniajest przeznaczony do podwójnych uszczelnień mechanicznych pod ciśnieniem, które zapewniają czysty, schłodzony płyn barierowy pod ciśnieniem wyższym niż w komorze uszczelniającej pompy w celu zapewnienia zerowej emisji płynów procesowych.Obejmuje głównie następujące trzy podtypy::

- API Plan 53A: Wykorzystuje zewnętrzny zbiornik izolacyjny pod ciśnieniem gazu do dostarczania czystego płynu izolacyjnego do komory uszczelniającej.i ciśnienie płynu izolacyjnego jest regulowane przez zewnętrzny regulator gazu. ciśnienie zewnętrznej komory uszczelniającej powinno być o 0,14 - 0,17 MPa wyższe niż ciśnienie środowiska uszczelnionego.ale gaz pod ciśnieniem działa bezpośrednio na płyn izolacyjny, co może spowodować rozpuszczanie się gazu w cieczy i wpływać na działanie uszczelnienia.

- API Plan 53B: poddaje ciśnieniu układ krążenia płynu przez urządzenie zwiększające ciśnienie typu pęcherza, a następnie krąży przez pompę.ciepło jest usuwane przez chłodzenie powietrzem lub wodąCiśnienie pęcherza typu wzmacniającego ciśnienie jest zapewniane przez wewnętrznie nadmuchany pęcherz.i może do pewnego stopnia zrekompensować wycieki płynu izolacyjnego.

- API Plan 53C: płyn izolacyjny jest pośrednio poddawany ciśnieniu przez medium poprzez zbiornik zwiększający ciśnienie, który jest stosowany w warunkach pracy, w których ciśnienie medium znacznie się waha.Zbiornik zwiększający ciśnienie jest akumulatorem typu tłokowyZintegrowany system spłukiwania wykorzystuje pierścień pompowy przy uszczelnieniu, aby dostarczyć energii do automatycznego wyciskania płynu izolacyjnego.System spłukiwania z podzielonymi konstrukcjami chłodzi płyn izolacyjny w chłodziarce, a następnie wprowadza go do komory uszczelniającej do chłodzenia i spłukiwania, i realizuje automatyczną podciśnięcie płynu izolacyjnego przez rurociąg podłączony do górnej części tłoka ciśnieniowego.
