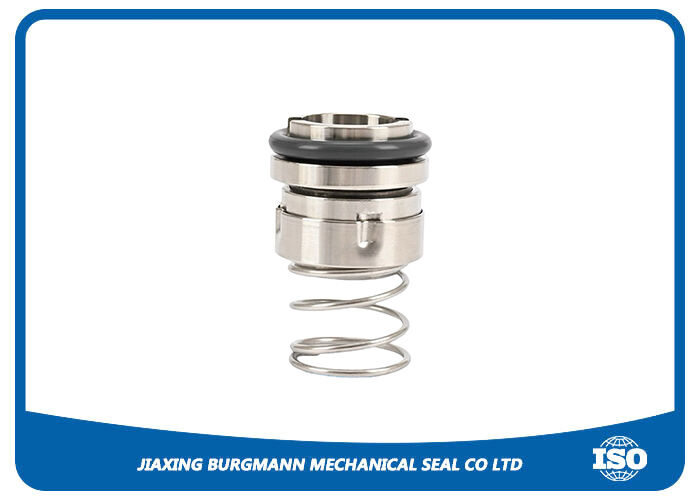

GB103 Pieczęć mechaniczna pompy wodnej
Pieczęć mechaniczna pompy wodnej GB103 zapewnia niezawodną barierę bez wycieków pomiędzy wirującymi wałami pompy a stacjonarnymi obudowami w zastosowaniach pomp odśrodkowych.
Kluczowe cechy
- Jednostronne uszczelnienie mechaniczne dla pomp ściekowych
- W zależności od kierunku obrotu
- Niezrównoważony projekt
- Konfiguracja pojedynczej sprężyny
- Oświetlenie mechaniczne bez wkładu
- Kompatybilny z wodą, olejem i umiarkowanie korozyjnymi środkami
Limity działania
| Średnica wału |
Ciśnienie |
Temperatura |
Prędkość przesuwania |
| 16-120 mm |
Do 1MPa |
-25 do 220°C |
20 m/s |
Specyfikacje materiału
| Składnik |
Materiały |
| Pierścień obrotowy |
Węgiel, węglik krzemowy (SiC), węglik wolframowy (TC), ceramika |
| O-Ring |
EPDM, NBR, AFLAS, Kalrez, PTFE |
| Sprężyny i części metalowe |
SUS304, SUS316, tytanu, 904L |
| Pierścień stacjonarny |
Węgiel, węglik krzemowy (SiC), węglik wolframowy (TC), ceramika |
Zalety wydajności
- Działa w zakresie ekstremalnych temperatur
- Brak dynamicznie załadowanego pierścienia O
- Doskonały efekt samooczyszczania
- Odpowiednie do niskowartościowych zastosowań sterylnych
Wnioski
Zaprojektowane do obsługi silnych płynów żrących, w tym kwasów siarkowych, azotowych, fosforanowych i chlorovodorowanowych.
Informacje dotyczące wysyłki i płatności
Port załadunku:Szanghaj
Metody wysyłki:DHL, UPS, FEDEX, TNT itp.
Warunki płatności:T/T, Western Union, MoneyGram
Usługi celne
- Dostępne zamówienia OEM/ODM
- Zindywidualizowane uszczelki mechaniczne na podstawie rysunków lub wymagań
- Przyjęte zamówienia w niewielkich ilościach
- Doskonała jakość w konkurencyjnych cenach
Podstawy produktu i zastosowania
Jaka jest podstawowa funkcja pieczęci mechanicznej pompy wodnej GB103?
Pieczęć mechaniczna pompy wodnej GB103 tworzy niezawodną barierę bezciekłą między wirującym wałem pompy a stacjonarną obudową,specjalnie zaprojektowane w celu zapobiegania ucieczce pompowanych płynów w pompach odśrodkowych.
Do jakich konkretnych typów pomp przeznaczona jest pieczęć mechaniczna pompy wodnej GB103?
GB103 jest standaryzowaną mechaniczną uszczelnieniem wkładowym, powszechnie stosowaną w różnych pompach odśrodkowych, w tym w pompach wody ogólnej, pompach wody chłodzącej,i pompy cyrkulacji ciepłej wody.
Instalacja i obsługa
Jakie są krytyczne tolerancje pompy wymagane do pomyślnej instalacji pieczęci mechanicznej pompy wodnej GB103?
Aby pompa działała niezawodnie, musi spełniać rygorystyczne warunki mechaniczne: rozkład osi wału ≤ 0,10 mm, bieg promieniowy wału ≤ 0,04 mm i kwadratność powierzchni komory uszczelniającej ≤ 0,04 mm.
Jaka jest prawidłowa procedura instalacji pieczęci mechanicznej pompy wodnej GB103?
Zawsze należy stosować się do instrukcji producenta. kluczowe kroki obejmują oczyszczanie wszystkich komponentów, smarowanie pierścieni O płynem do pompowania,przesuwanie wkładu na wał bez uderzania w powierzchnie uszczelnieniaNajważniejsze jest, że przed uruchomieniem pompa musi być napełniona płynem, aby zapobiec natychmiastowemu uszkodzeniu podczas suchej pracy.
Wybór materiału i dostosowanie
Jak wybrać odpowiednie materiały powierzchni uszczelnienia dla moich konkretnych warunków pracy przy użyciu uszczelnienia mechanicznego z pompy wodnej GB103?
Wybór materiałów ścian uszczelniających ma kluczowe znaczenie dla określenia czasu użytkowania i niezawodności uszczelniacza.W celu uzyskania ogólnych wskazówek należy zapoznać się z poniższą tabelą..
| Warunki eksploatacji |
Zalecana para twarzy |
Główne korzyści |
| Woda czysta, roztwory neutralne, oleje o niskiej lepkości (Usługa ogólna) |
Karbid krzemowy (SiC) / węglowo-grafit lub węglowęglowęglowęglową (WC) / węglowo-grafit |
Kosztowo korzystne, dobre właściwości samosmarowania, odpowiednie do najczęstszych zastosowań |
| Płynów o drobnych cząstkach, osadów szlifowych (serwis szlifowy) |
Karbyd krzemu (SiC) / Karbyd krzemu (SiC) |
Doskonała odporność na ścieranie i zużycie cząstek, co prowadzi do dłuższej żywotności |
| Wysokie temperatury, substancje chemiczne o wysokiej działaniu żrącym (chemikalia / woda gorąca) |
Karbid krzemowy związany reakcją (RB SiC) / wypełnione stopy PTFE lub specjalne stopy |
Wyższa odporność na ataki chemiczne i wysokie temperatury |
Jak wybrać prawidłowy materiał pierścienia O do pieczęci mechanicznej pompy wodnej GB103?
Materiał pierścienia O musi być kompatybilny zarówno z pompowanym płynem, jak i z temperaturą pracy.
Kauczuk nitrylowy (NBR):Odpowiedni do olejów na bazie ropy naftowej i wody w umiarkowanych temperaturach.
Wymagania dotyczące:Idealne do ciepłej wody, pary i słabych kwasów/zasad, z dobrą odpornością na działanie pogody.
Fluoroelastomer (FKM/Viton):Wszechstronny wybór dla szerokiej gamy chemikaliów, olejów i podwyższonych temperatur.
Perfluoroelastomer (FFKM/Kalrez):Używane w ekstremalnych warunkach chemicznych i bardzo wysokich temperaturach.
