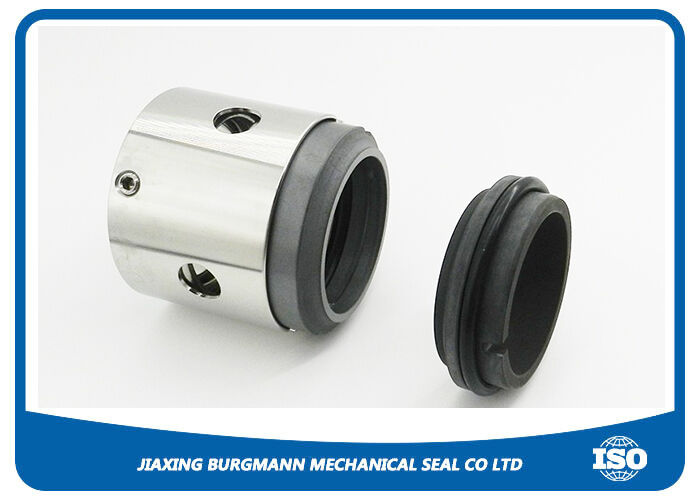

Uszczelka pomp serii H76

Szczegóły produktu

Miejsce pochodzenia: Zhejiang, Chiny

Nazwa handlowa: JG

Orzecznictwo: FDA certificate

Numer modelu: GNZ

Warunki płatności i wysyłki

Minimalne zamówienie: 1 szt

Cena: USD

Szczegóły pakowania: Białe pudełko

Czas dostawy: 3 ~ 10 dni

Zasady płatności: T/T, Western Union, MoneyGram

Możliwość Supply: 1000szt

Najlepszą cenę

Skontaktuj się teraz

Specyfikacje

Opis

Specyfikacje

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                      Uszczelnienie mechaniczne serii H76, Uszczelnienie pompy przemysłowej H76, Wymiana uszczelnienia serii H76


Nazwa produktu:	Uszczelka pomp serii H76	Rozmiar:	14 mm – 100 mm (0,55″ – 4,00″)
Aplikacja:	Uszczelka pompy	Części metalowe:	SS304, SS316, SS316L, Hastelloy C
Temperatura:	–50°C do +220°C	Ciśnienie:	≤ 4,0 MPa (580 psi / 40 barów)

Nazwa produktu:	Uszczelka pomp serii H76
Rozmiar:	14 mm – 100 mm (0,55″ – 4,00″)
Aplikacja:	Uszczelka pompy
Części metalowe:	SS304, SS316, SS316L, Hastelloy C
Temperatura:	–50°C do +220°C
Ciśnienie:	≤ 4,0 MPa (580 psi / 40 barów)

Opis

Uszczelka pomp serii H76

Uszczelnienie mechaniczne serii H76

Uszczelnienie mechaniczne serii H76 to zbalansowany, wielosprężynowy system uszczelniający, zaprojektowany specjalnie do pracy pod wysokim ciśnieniem, przy wysokich prędkościach obrotowych i z mediami wysoce korozyjnymi. Jako kluczowe rozwiązanie uszczelniające dla pomp przemysłowych, seria H76 jest szeroko stosowana w pompach odśrodkowych, mieszadłach i sprężarkach w przemyśle rafineryjnym, chemicznym i nawozowym. Konfiguracja wielosprężynowa zapewnia równomierne rozłożenie obciążenia na powierzchnie uszczelniające, zapewniając wyjątkową integralność uszczelnienia nawet w złożonych warunkach pracy ze znacznym bicie osiowym.

Kluczowe cechy konstrukcyjne

Konstrukcja wielosprężynowa: Wiele niezależnych małych sprężyn rozmieszczonych obwodowo zapewnia bardziej równomierne rozłożenie obciążenia w porównaniu do konstrukcji z pojedynczą sprężyną, skutecznie przeciwdziałając efektom odśrodkowym przy wysokich prędkościach obrotowych.
Konstrukcja zbalansowana: Zbalansowana konstrukcja pozwala na pracę uszczelnienia przy podwyższonych ciśnieniach (do 4,0 MPa), jednocześnie redukując generowanie ciepła tarcia na powierzchniach uszczelniających, co znacznie wydłuża żywotność.
Elastyczne materiały powierzchni uszczelniających: Dostępnych jest wiele konfiguracji w zależności od charakterystyki medium:
- Węgiel vs. Węglik krzemu: Nadaje się do ogólnych czystych mediów.
- Węglik krzemu vs. Węglik krzemu / Węglik wolframu vs. Węglik wolframu: Do trudnych zastosowań zawierających ciała stałe lub media ścierne.
Wszechstronne uszczelnienia wtórne: Opcje obejmują Viton (FKM), PTFE lub Chemraz® (FFKM) wysokowydajne perfluoroelastomerów, zapewniające stabilność chemiczną w agresywnych rozpuszczalnikach i środowiskach o wysokiej temperaturze.

Zgodność ze standardami i zapewnienie jakości

Zgodność ze standardami: Wymiary i wydajność w pełni zgodne ze specyfikacjami ISO 3069, DIN 24960 i API 682.
Testowanie integralności: Każde uszczelnienie H76 przechodzi 100% testów ciśnieniowych statycznych i kontroli symulacji dynamicznej przed wysyłką, gwarantując dostawę bez wycieków.
Zamienność: Seria ta stanowi wysokiej jakości zamiennik typu „drop-in” dla EagleBurgmann H76 i równoważnych produktów innych głównych producentów, bez konieczności modyfikacji oryginalnych wymiarów wnęki pompy.

Profesjonalne zalety

Niezrównana stabilność: W przypadku pomp poddawanych częstym cyklom start-stop, konfiguracja wielosprężynowa szybko kompensuje wahania ciśnienia, zmniejszając ryzyko uszkodzenia powierzchni uszczelniających.
Modułowa konserwacja: Modułowa konstrukcja ułatwia wymianę części zamiennych, znacznie skracając średni czas naprawy (MTTR).
Indywidualne projektowanie: Poza standardowymi specyfikacjami oferujemy niestandardowe powłoki powierzchni uszczelniających do specjalnych procesów chemicznych.

Specyfikacje techniczne - Uszczelnienia mechaniczne serii H76

Parametr	Specyfikacja
Zakres średnic wału	14 mm - 100 mm (0,55" - 4,00")
Maksymalne ciśnienie	≤ 4,0 MPa (580 psi / 40 bar)
Zakres temperatur	-50 °C do +220 °C (w zależności od materiału uszczelnienia wtórnego)
Prędkość liniowa	≤ 20 m/s (4000 stóp/min)
Materiały powierzchni obrotowej	Węglik krzemu (SSiC/RBSiC), węglik wolframu, węgiel
Materiały gniazda stacjonarnego	Węglik krzemu, węglik wolframu, ceramika aluminiowa
Uszczelnienia wtórne	Viton (FKM), EPDM, PTFE, FFKM (Chemraz®/Kalrez®)
Części metalowe	SS304, SS316, SS316L, Hastelloy C
Typ balansu	Konstrukcja zbalansowana
Typ sprężyny	Wiele niezależnych sprężyn (rozmieszczenie obwodowe)
Kierunek obrotów	Niezależny od kierunku obrotów
Kompatybilność	Doskonała zdolność kompensacji osiowej i promieniowej
Normy międzynarodowe	DIN 24960, ISO 3069, ANSI, API 682
Plany płukania	API Plan 11, 21, 32, 52, 53A/B/C

Uwagi techniczne dla inżynierów

Obsługa ciśnienia: Dzięki zbalansowanej konstrukcji, wartość PV (ciśnienie * prędkość) na powierzchniach uszczelniających serii H76 pozostaje w bezpiecznym zakresie nawet przy dużych wahaniach ciśnienia, skutecznie zapobiegając odparowaniu filmu płynu.
Ochrona sprężyn: Sprężyny nie mają bezpośredniego kontaktu z pompowanym medium (w zależności od konfiguracji). Podczas pracy z mediami zawierającymi ciała stałe lub mającymi tendencję do krystalizacji, znacznie zmniejsza to ryzyko zatykania się lub awarii sprężyn.
Wykończenie powierzchni: Płaskość powierzchni uszczelniających jest ściśle kontrolowana do dwóch długości fal helu, z chropowatością powierzchni Ra ≤ 0,1 μm, co zapewnia wyjątkowo wysoką początkową wydajność uszczelnienia.

Często zadawane pytania techniczne: Uszczelnienia mechaniczne serii H76

Pytanie 1: Dlaczego seria H76 jest klasyfikowana jako uszczelnienie „zbalansowane” i co to oznacza w przypadku pracy pod wysokim ciśnieniem?

Odp.: H76 posiada zbalansowaną konstrukcję hydrauliczną. Zasada polega na zmniejszeniu wypadkowej siły hydraulicznej działającej na powierzchnie uszczelniające, tak aby podlegały one tylko części ciśnienia płynu.Znaczenie: Znacząco zmniejsza to generowanie ciepła tarcia i zużycie na powierzchniach uszczelniających. Nawet przy ciśnieniach do 4,0 MPa (580 psi), film płynu między powierzchniami pozostaje stabilny i nie ulega zerwaniu z powodu nadmiernego ciśnienia, co przedłuża żywotność w warunkach wysokiego ciśnienia.

Pytanie 2: Jakie zalety oferuje wielosprężynowa konstrukcja H76 w porównaniu do konstrukcji z dużą pojedynczą sprężyną?

Odp.: Konstrukcja wielosprężynowa zapewnia lepsze zrównoważenie obciążenia.

Rozkład ciśnienia: Wiele małych sprężyn rozmieszczonych równomiernie wokół obwodu zapewnia, że siła zamykająca między powierzchnią obrotową a stacjonarną jest jednolita na całym obwodzie 360°, zapobiegając zużyciu spowodowanemu niezgodnością kątową.
Stabilność przy wysokich prędkościach: Przy wysokich prędkościach obrotowych (≤ 20 m/s), małe sprężyny są znacznie mniej podatne na działanie siły odśrodkowej niż pojedyncza duża sprężyna, oferując szybszą reakcję dynamiczną i kompensację w czasie rzeczywistym drobnych bicia wału.

Pytanie 3: Czy seria H76 obsługuje plany płukania API 682? Jakie są typowe konfiguracje?

Odp.: Tak, seria H76 jest w pełni zgodna z API i jest zazwyczaj używana z planami płukania w celu optymalizacji środowiska pracy:

Plan 11 (recyrkulacja zrzutu): Do czystych mediów, wykorzystuje ciśnienie zrzutu pompy do płukania powierzchni uszczelniających i usuwania ciepła.
Plan 32 (płukanie zewnętrzne): Do mediów zawierających ciała stałe lub składniki korozyjne, wprowadza czysty płyn zewnętrzny w celu ochrony uszczelnienia.
Plan 52/53 (systemy płynu barierowego): W przypadku niebezpiecznych mediów, podwójne uszczelnienie (w układzie szeregowym lub podwójnym) zapewnia, że nie wydostaje się żaden niebezpieczny płyn.

Pytanie 4: Jak należy skonfigurować uszczelnienia wtórne dla uszczelnienia H76 podczas pracy z silnie korozyjnymi mediami chemicznymi?

Odp.: Uszczelnienia wtórne są kluczowe dla kompatybilności chemicznej. Zgodnie ze standardami branżowymi zalecamy:

Serwis ogólny / lekkie węglowodory: Viton (FKM).
Silne kwasy / silne zasady: PTFE lub kapsułkowane O-ringi.
Ekstremalne środowiska chemiczne / wysokie temperatury: Chemraz® lub Kalrez® (FFKM), oferujące doskonałą odporność na ataki chemiczne.

Pytanie 5: Jakie są najważniejsze środki ostrożności podczas instalacji uszczelnienia H76?

Odp.:

Kompresja podczas instalacji: Długość robocza musi być ustawiona dokładnie zgodnie ze specyfikacją na rysunku technicznym. Niedokompresowanie powoduje wycieki; nadmierna kompresja prowadzi do nadmiernego zużycia i przedwczesnej awarii.
Czystość powierzchni uszczelniających: Powierzchnie uszczelniające (węglikowe lub węglowe) są niezwykle precyzyjne. Nie dotykać ich gołymi rękami przed instalacją. Czyścić alkoholem bezwodnym i nałożyć lekki film smarujący.
Precyzja wału: Upewnić się, że bicie promieniowe wału jest mniejsze niż 0,05 mm, a powierzchnia wału jest wolna od zadziorów, aby uniknąć uszkodzenia O-ringu podczas montażu.

Pytanie 6: Które modele międzynarodowych marek może zastąpić seria H76?

Odp.: H76 stanowi znormalizowaną konstrukcję przemysłową i służy jako bezpośredni zamiennik typu „drop-in” dla:

EagleBurgmann: Seria H76 (w pełni wymienna).
John Crane: Kompatybilna z niektórymi zbalansowanymi seriami wielosprężynowymi (np. warianty typu 8).
Flowserve: Odpowiadające standardowym wymiarowo zbalansowane uszczelnienia wielosprężynowe.
