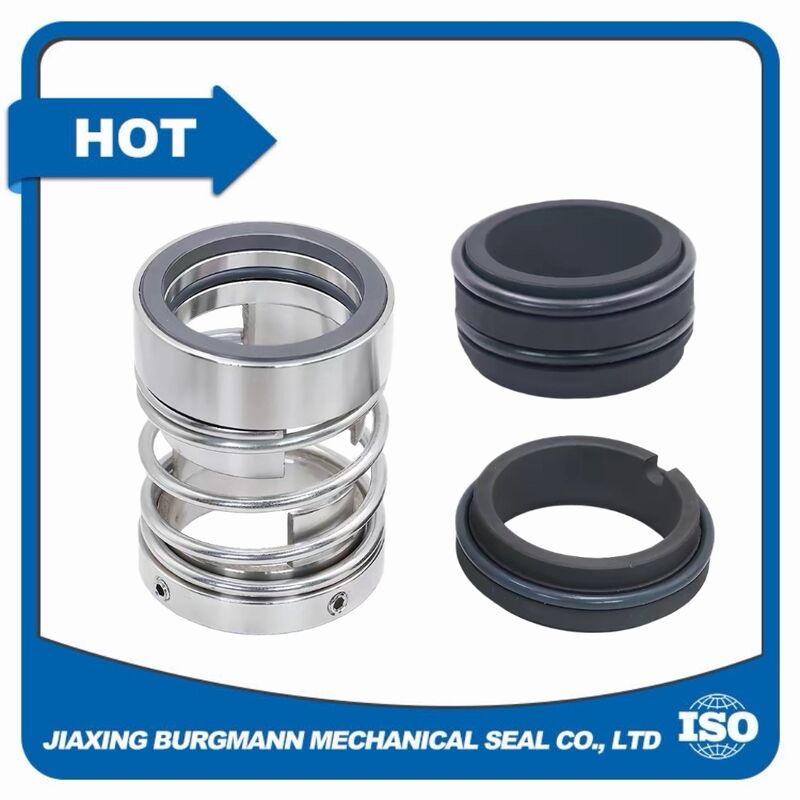

Mechaniczne uszczelnienie pompy z dużą sprężyną JG250 zgodne z EN12756 20-100mm 1.2MPa
Mechaniczne uszczelnienie pompy z dużą sprężyną JG250 zgodne z EN12756 do pomp chemicznych i do barwienia
Mechaniczne uszczelnienie pompy z dużą sprężyną JG250 to jednostopniowe, niezbalansowane uszczelnienie wału, zaprojektowane tak, aby sprostać szerokim wymaganiom pomp chemicznych, pomp do druku i barwienia oraz urządzeń do barwienia i wykańczania. Wyprodukowane zgodnie z normami EN12756 i ISO3069, to uszczelnienie pompy z dużą sprężyną obejmuje średnice wałów od 20 mm do 100 mm i pracuje przy ciśnieniach do 1.2 MPa oraz temperaturach mediów od -20°C do 200°C.
Konstrukcja z dużą sprężyną utrzymuje zespół sprężynowy z dala od pompowanego produktu, dzięki czemu sprężyny nie zacinają się ani nie zapychają, nawet gdy pompa przetłacza media włókniste, lepkie lub zawierające ciała stałe. Jako konstrukcja stacjonarna, uszczelnienie pompy JG250 jest niewrażliwe na ruchy wału i zapewnia zalety uszczelnienia zbalansowanego nawet na gładkich wałach.
Niezawodność jest wbudowana w każde mechaniczne uszczelnienie pompy z dużą sprężyną JG250 dzięki inżynierii materiałowej i precyzyjnej produkcji. Pierścienie obrotowe i stacjonarne są dostępne w wersjach węglowych, z węglika krzemu, węglika wolframu i ceramicznych, podczas gdy O-ringi mogą być dostarczane w wersjach EPDM, NBR, AFLAS, Kalrez lub PTFE, aby dopasować się do pompowanego medium. Sprężyny i części metalowe są produkowane ze stali nierdzewnej SUS304, SUS316, tytanu i 904L w celu zapewnienia odporności na korozję w agresywnych zastosowaniach chemicznych.
Powierzchnia uszczelnienia jest blokowana przez kwadratowy sworzeń dla bezpiecznej, wolnej od pęknięć pracy, a konstrukcja nadaje się do odwrócenia ciśnienia i pracy pod próżnią bez dodatkowego blokowania gniazda. Każde mechaniczne uszczelnienie pompy z dużą sprężyną jest w 100% testowane pod ciśnieniem przed wysyłką i objęte naszym systemem zarządzania jakością ISO9001.
Parametry techniczne
| Parametr |
Wartość |
| Model |
JG250A / JG250B |
| Średnica wału |
20 ~ 100 mm |
| Ciśnienie robocze |
≤ 1.2 MPa |
| Temperatura medium |
-20 °C ~ 200 °C |
| Prędkość ślizgowa |
≤ 15 m/s |
| Typ uszczelnienia |
Pojedyncza sprężyna, niezbalansowane |
| Kierunek obrotu |
Niezależny od kierunku obrotu |
| Standard projektowy |
EN12756, ISO3069 |
| Pierścień obrotowy / stacjonarny |
Węgiel / SiC / Węglik wolframu / Ceramika |
| O-ring |
EPDM / NBR / AFLAS / Kalrez / PTFE |
| Sprężyna i części metalowe |
SUS304 / SUS316 / Tytan / 904L |
Zastosowania
- Pompy chemiczne i standardowe pompy chemiczne
- Pompy do druku i barwienia
- Urządzenia do barwienia i wykańczania
- Technologia wody i ścieków
- Technologia rafinacji i pompy ściekowe
Kluczowe zalety
- Duży zespół sprężynowy odsunięty od produktu, brak zacinania się lub zapychania sprężyn
- Powierzchnia uszczelnienia blokowana kwadratowym sworzniem dla bezpiecznej, wolnej od pęknięć pracy
- Nadaje się do odwrócenia ciśnienia i pracy pod próżnią
- Brak uszkodzenia wału przez dynamicznie obciążony O-ring
- Niewrażliwe na media zawierające ciała stałe i ścierne
- Najlepiej nadaje się do modernizacji, nie wymaga adaptacji pompy
Pytania i odpowiedzi dotyczące produktu
Pytanie 1: Co oznacza konstrukcja z dużą sprężyną w mechanicznym uszczelnieniu pompy JG250?
Odpowiedź 1: Duża sprężyna odnosi się do pojedynczej, dużej sprężyny śrubowej, która napędza obrotową powierzchnię mechanicznego uszczelnienia pompy JG250. W przeciwieństwie do konstrukcji z wieloma sprężynami, zespół dużej sprężyny jest odsunięty od pompowanego produktu, co zapobiega zatykaniu sprężyny przez włókna, brud i lepkie media. To sprawia, że uszczelnienie pompy z dużą sprężyną jest szczególnie niezawodne w urządzeniach do barwienia i wykańczania, gdzie medium zawiera zanieczyszczenia włókniste.
Pytanie 2: Czy mechaniczne uszczelnienie pompy z dużą sprężyną JG250 jest zgodne z normami EN12756 i ISO3069?
Odpowiedź 2: Tak. Uszczelnienie JG250 jest produkowane zgodnie z normami EN12756 i ISO3069, które określają główne wymiary i przestrzeń montażową uszczelnień mechanicznych do pomp. Oznacza to, że uszczelnienie pompy z dużą sprężyną jest wymienne ze standardowymi uszczelnieniami EN12756 i pasuje do istniejących dławnic bez modyfikacji pompy, co czyni je najlepiej nadającym się do modernizacji.
Pytanie 3: Czy to uszczelnienie pompy z dużą sprężyną może pracować pod odwróceniem ciśnienia lub pod próżnią?
Odpowiedź 3: Tak. Konstrukcja stacjonarna uszczelnienia pompy JG250 nadaje się do odwrócenia ciśnienia i może pracować pod próżnią bez dodatkowego blokowania gniazda. Powierzchnia uszczelnienia jest blokowana przez kwadratowy sworzeń, który zapobiega pęknięciom i gwarantuje bezpieczną pracę nawet wtedy, gdy kierunek ciśnienia często się zmienia w pracy pompy chemicznej.
Pytanie 4: Jakie rozmiary wałów i materiały są dostępne dla uszczelnienia JG250?
Odpowiedź 4: Standardowe średnice wałów mieszczą się w zakresie od 20 mm do 100 mm, obejmując większość zastosowań w pompach chemicznych, do barwienia i wodnych. Pary cierne można wybrać spośród węglowych, z węglika krzemu, węglika wolframu i ceramicznych; O-ringi z EPDM, NBR, AFLAS, Kalrez i PTFE; a części metalowe ze stali SUS304, SUS316, tytanu i 904L. Niestandardowe rozmiary i kombinacje materiałów są dostępne na życzenie.
